上銀HGW55CA

發布時間:2018/3/22 14:45:27 瀏覽次數:1092

上銀HGW55CA導軌尺寸圖：

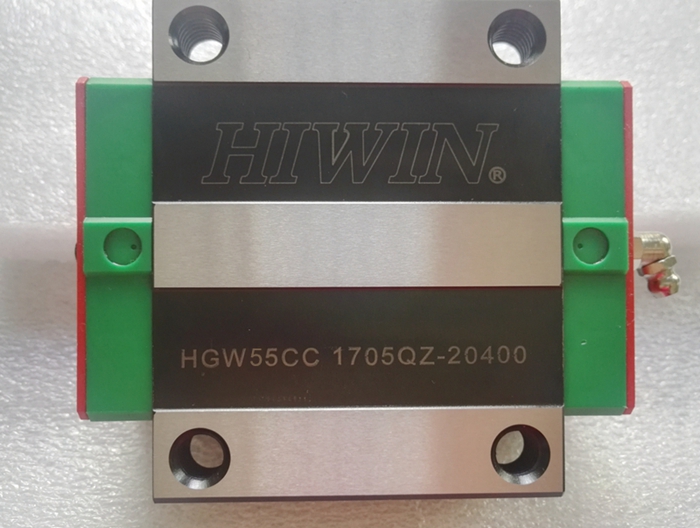

HGW55CC滑塊包含HGW55CA滑塊和HGW55CB滑塊。（因為后綴CC 滑塊安裝方式是上鎖式或下鎖式；后綴CA 滑塊是上鎖式；后綴CB 滑塊是下鎖式，所以HGW55CC包含HGW55CA和HGW55CB。）

注：1kgf=9.81N

型號	組件尺寸			滑塊尺寸													滑軌尺寸
型號	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW55CA	70	13	43.5	140	116	12	95	117.7	166.7	17.35	11	12.9	M14	17.5	12	19	53	44	23	20	16	120	30

型號	滑軌固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩（KN-m）			重量
型號	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑塊	導軌/米
HGW55CA	M14×45	114.44	148.33	3.69	2.64	2.64	4.52	15.08

臺灣上銀直線導軌HGW55CA行走平行度：

滑軌長度	精度等級(μm)
滑軌長度	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

臺灣上銀直線滑軌HG系列預壓等級：

預壓等級	標記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預壓等級	Z0，ZA			Z0，ZA，ZB

臺灣上銀HGW55CA導軌端距(E) :

東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度

n:螺栓孔數

P:螺栓孔與孔之間的距離

E：最邊上的螺栓孔中心至端面的距離

舉例說明：HGW55CA1R1000ZAC，孔與孔之間的距離為120，總長為1000，計算方式如下：

1000÷120=8.333，那么導軌可以分成8等分，余下的就是導軌端距總和。1000-120×8=40,由此可知，導軌兩端端距總和為40，如果端距平分就是20-20,其他分法:21-19,22-18,23-17.......，只要總和等于40就可以了。

上銀HG系列滑軌安裝方式（一種是上鎖式，一種是下鎖式）

上銀直線導軌選型步驟：

1---確定軌寬
軌寬指滑軌的寬度。軌寬是決定其負載大小的關鍵因素之一，四排滾珠、滾柱的方軌現貨產品有15、20、25、30、35、45、55、65。扁軌（微型滑軌兩排滾珠）規格有5、7、9、12、15。

2---確定軌長
這個長度是軌的總長，不是行程。全長=有效行程+滑塊間距（2個以上滑塊）+滑塊長度×滑塊數量+兩端的安全行程，如果增加了防護罩，需要加上兩端防護罩的壓縮長度。需要注意的是，事先問清楚該規格導軌整支的最大長度，超過這個長度是需要對接使用的。上銀導軌整支長度最大是5600（微軌一般是2000），有些是4000，這和上銀廠家的加工設備有關。需要對接并且用戶想事先在機器上加工安裝孔的情況下最好提供接口圖紙。另一點請?zhí)貏e注意，導軌上的安裝孔孔間距是固定的，用戶在確定軌長時要注意位置，例：15的軌，長600。如果不告訴供應商需要的端部尺寸，一般到貨的狀態是10個安裝孔，導軌兩端面到各自最近的安裝孔中心的距離是30、30，但也有可能是其他尺寸29和31,28和32,27和33......。各品牌對端部尺寸的出貨規定略有差異，多數是默認兩端相等。

3---確定滑塊類型和數量
常用的滑塊是兩種：法蘭型，四方形。前者高度低一點，但是寬一點，安裝孔是貫穿螺紋孔，后者高一點，窄一點，安裝孔是螺紋盲孔。兩者均有短型、標準型和加長型之分（也稱為中負荷、重負荷和超重負荷），主要的區別是滑塊本體（金屬部分）長度不同，當然安裝孔的孔間距也可能不同，多數短型滑塊只有2個安裝孔。滑塊的數量應由用戶通過計算確定，在此只推薦一條：少到可以承載，多到可以安裝。滑塊類型和數量與滑軌寬度構成負載大小的三要素。

4---確定精度等級
任何廠家的產品都會標注精度等級，上銀廠家的標注比較科學，一般采用該等級名稱的第一個字母，如普通級標N，高級標H，精密級標P。精度是個綜合概念，一般由滑塊基準側面相對同側滑軌側面的行走直線誤差、組合高度誤差，滑軌側面至滑塊基準側面寬度誤差、成對高度誤差以及成對寬度誤差構成。對于多數產業機械，普通級精度可以滿足要求，高一點的就選H級，數控機床等設備以選擇P級常見，其他超精密機械選擇SP（超級精度）、UP（頂級精度）為宜。后面3個等級需要苛刻的安裝、使用條件才能展示其性能。

5---組合高度類型
組合高度類型主要有2類：高組裝型和低組裝型，顧名思義，高組裝型的組合高度（滑軌的底面到滑塊的頂面）要高一些，而低組裝型要低一些，視規格大小差異在2~7mm之間，造成這個差異的原因是滑塊高度尺寸不同，與滑軌無關。這兩種類型對導軌副其他參數影響不太，用戶都可以選用。

6---預壓等級
預壓等級高的表示滑塊和滑軌之間的間隙小或為負間隙，預壓等級低表示滑塊和滑軌之間的間隙大或為正間隙。感官區別就是等級高的滑塊滑動阻力大，等級低的阻力小。表示方法有ZA、ZB、ZF、Z0、Z1等。等級的選擇要看用戶的實際使用場合，大致的原則是滑軌規格大、負載大、有沖擊、精度高的場合可以選預壓等級高一點的，反之選低一點。提示：1--預壓等級與質量無關，2—預壓等級與滑軌使用精度成正比，與使用壽命成反比。
