CG系列--抗扭矩型線性滑軌



CG系列滑軌特點：

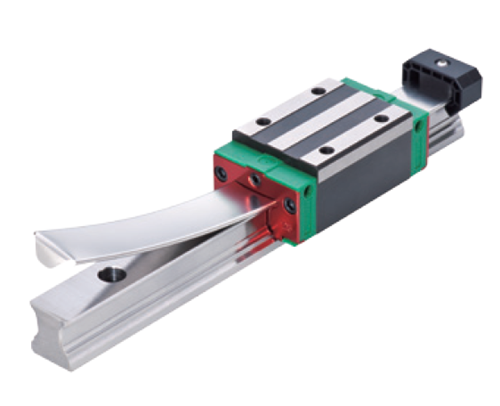

1.線性滑軌搭配覆蓋帶，有良好的防塵效果。

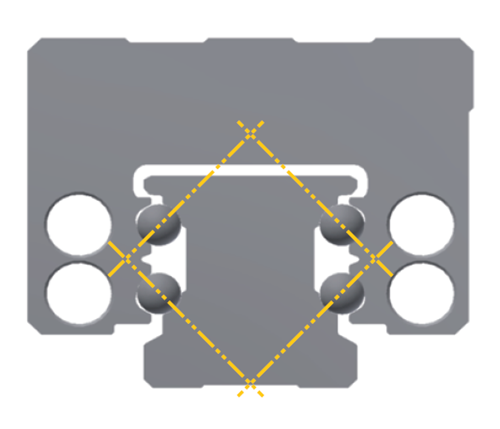

2.軌道采用O型結構設計，更加的抗扭矩。

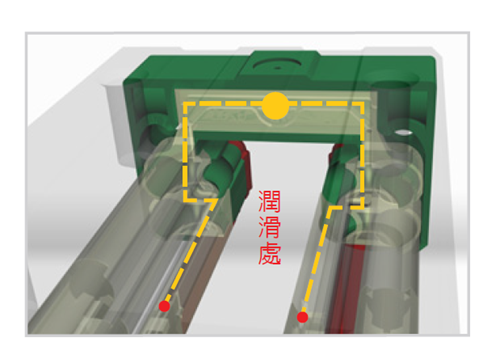

3.油路設計經過改良，滑塊潤滑更充分。

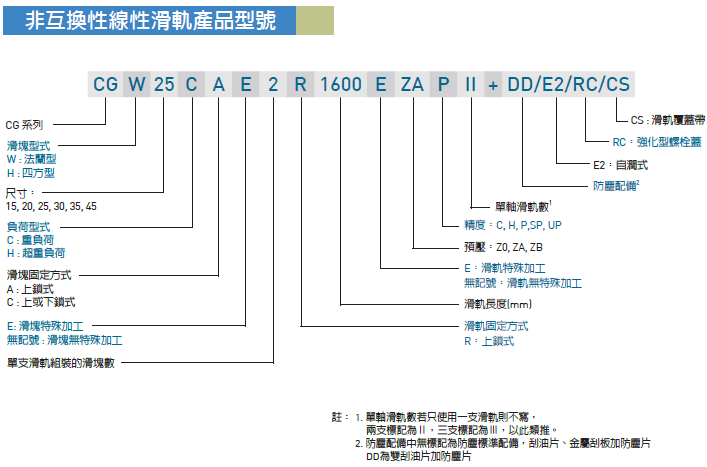

CG系列滑軌型號含義：

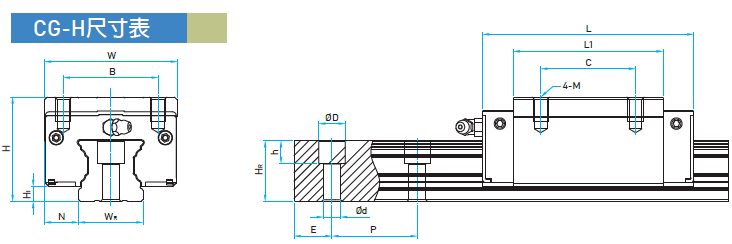

上銀CG直線導軌參數表：

型號	組件尺寸（mm）			滑塊尺寸（mm）
	H	H1	N	W	B	B1	C	L1	L	G	M× l	T
CGH15CA	28	4.3	9.5	34	26	4	26	39.2	58.2	5.3	M4×5	6
CGH15HA	28	4.3	9.5	34	26	4	26	53.6	72.6	5.3	M4×5	6
CGH20CA	30	4.6	12	44	32	6	36	52.5	77.5	12	M5×6	8
CGH20HA	30	4.6	12	44	32	6	50	68.5	90.5	12	M5×6	8
CGH25CA	40	6.1	12.5	48	35	6.5	35	61	84	12	M6×8	8
CGH25HA	40	6.1	12.5	48	35	6.5	50	78.6	104.6	12	M6×8	8
CGH30CA	45	7	16	60	40	10	40	69	96.9	12	M8×10	8.5
CGH30HA	45	7	16	60	40	10	60	92.3	118.9	12	M8×10	8.5
CGH35CA	55	7.6	18	70	50	10	50	79	111.4	12	M8×12	10.2
CGH35HA	55	7.6	18	70	50	10	70	105	137.4	12	M8×12	10.2
CGH45CA	70	9.7	20.5	86	60	13	80	97.8	137.8	12.9	M10×17	16
CGH45HA	70	9.7	20.5	86	60	13	80	132.3	172.3	12.9	M10×17	16

型號	滑軌尺寸（mm）						基本動額定負荷	基本靜額定負荷
	WR	HR	D	h	d	P	Cdyn [N]	C0 [N]
CGH15CA	15	16.2	7.5	5.3	4.5	60	13800	18020
CGH15HA	15	16.2	7.5	5.3	4.5	60	17600	25530
CGH20CA	20	20.55	9.5	8.5	6	60	23700	30510
CGH20HA	20	20.55	9.5	8.5	6	60	28600	39900
CGH25CA	23	24.25	11	9	7	60	34960	43940
CGH25HA	23	24.25	11	9	7	60	42180	57460
CGH30CA	28	28.35	14	12.35	9	80	46000	55190
CGH30HA	28	28.35	14	12.35	9	80	58590	78180
CGH35CA	34	31.95	14	12	9	80	61170	79300
CGH35HA	34	31.95	14	12	9	80	77900	112340
CGH45CA	45	39.85	20	17	14	105	97630	133000
CGH45HA	45	39.85	20	17	14	105	124430	217200

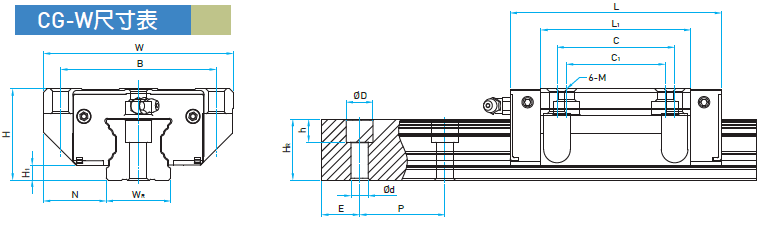

型號	組件尺寸（mm）			滑塊尺寸（mm）
	H	H1	N	W	B	B1	C	L1	L	G	M× l	T
CGW15CA	24	4.3	16	47	38	4.5	30	39.2	58.2	5.3	M5	6
CGW15HA	24	4.3	16	47	38	4.5	30	53.6	72.6	5.3	M5	6
CGW20CA	30	4.6	21.5	63	53	5	40	52.5	77.5	12	M6	8
CGW20HA	30	4.6	21.5	63	53	5	40	68.5	90.5	12	M6	8
CGW25CA	36	6.1	23.5	70	57	6.5	45	61	84	12	M8	8
CGW25HA	36	6.1	23.5	70	57	6.5	45	78.6	104.6	12	M8	8
CGW30CA	42	7	31	90	72	9	52	69	96.9	12	M10	8.5
CGW30HA	42	7	31	90	72	9	52	92.3	118.9	12	M10	8.5
CGW35CA	48	7.6	33	100	82	9	62	79	111.4	12	M10	10.1
CGW35HA	48	7.6	33	100	82	9	62	105	137.4	12	M10	10.1
CGW45CA	60	9.7	37.5	120	100	10	80	97.8	137.8	12.9	M12	15.1
CGW45HA	60	9.7	37.5	120	100	10	80	132.3	172.3	12.9	M12	15.1

型號	滑軌尺寸（mm）						基本動額定負荷	基本靜額定負荷
	WR	HR	D	h	d	P	Cdyn [N]	C0 [N]
CGW15CA	15	16.2	7.5	5.3	4.5	60	13800	18020
CGW15HA	15	16.2	7.5	5.3	4.5	60	17600	25530
CGW20CA	20	20.55	9.5	8.5	6	60	23700	30510
CGW20HA	20	20.55	9.5	8.5	6	60	28600	39900
CGW25CA	23	24.25	11	9	7	60	34960	43940
CGW25HA	23	24.25	11	9	7	60	42180	57460
CGW30CA	28	28.35	14	12.35	9	80	46000	55190
CGW30HA	28	28.35	14	12.35	9	80	58590	78180
CGW35CA	34	31.95	14	12	9	80	61170	79300
CGW35HA	34	31.95	14	12	9	80	77900	112340
CGW45CA	45	39.85	20	17	14	105	97630	133000
CGW45HA	45	39.85	20	17	14	105	124430	217200
